如何精准检测“高速抖动线材”的外径?F-K系列高速多轴激光测径仪

发布时间:2025-03-12 浏览次数:19
分享至:

"

在电线电缆、钢丝、漆包线等高速产线中,线材抖动几乎无法避免


高速线材抖动原因

● 机械振动:挤出机、牵引机的高速运转引发线材高频颤动;

● 线速波动:120m/min以上的生产线速,加剧线材瞬时位移;



由此带来线材测量难题,传统激光扫描法测量往往“抓不住”抖动的线:

传统激光扫描法面临测量难点

● 曝光时间长,动态线材成像模糊,数据失真

● 单轴采样率低,无法捕捉高速抖动下的瞬时缺陷;

● 机械结构复杂,电机易受振动干扰,校准频繁。

如何精准检测“高速抖动线材”的外径?曙创大能F-K系列高速多轴激光测径仪是如何做到的?


集成式直流有刷电机控制器 All-in-one DC Brushed Motor Controller (3).png


F-K系列激光测径仪

精准测量高速抖动线材



成都曙创大能 F-K系列高速多轴激光测径仪,以激光衍射原理为核心,拥有双轴、四测量方案,扫描速度每轴每秒10000次,可实现线材外径测量、椭圆度测量、凹凸检测功能。

应用场景包括:电线电缆、钢丝、漆包线、医疗管材、3D打印耗材等的尺⼨、凹凸测量。





高质量线材生产的可靠伙伴





激光衍射技术,精度可达 1μm


● 无电机、无光学镜头设计,具备长期稳定性。

● 单轴10KHz采样率,数据采集更全⾯,结果更真实

● 0.5μs~1μs超短曝光,适合抖动线材的高精度稳定测量




多轴覆盖,数据采集更全面


● 四轴方案(F4010-K),微小凹凸、缺陷无处遁形。

● 支持直径、椭圆度、凹凸点多维数据测量,全面把控线材质量。

● 覆盖0.2-30mm的测量范围,重新定义动态线材测量标准!




长久可靠,耐用性再升级


● 无运动部件设计免校准,大幅降低使用成本

集成式直流有刷电机控制器 All-in-one DC Brushed Motor Controller (4).png




现场应用方便,生产效率跃升


● 设备配备⾼清数码显⽰模块;

● 支持WIFI调参:现场参数实时调整,生产灵活度倍增;

● 支持选配PROFINET、EtherNET/IP、PROFIBUS等通信方式,无缝对接PLC与智能工厂系统;

● DS14 ZT控制系统:可视化数据看板,支持CPK分析、数据统计、配方存储,过程数据存储管理;

● DMS1000通用平台:全新UI交互界面,设备管理,产线数据管理,产线组网,自定义导出Excel,助力企业数字化升级;

● 选配PI外径自动反馈系统,实时联动挤出机、牵引机,动态调整生产工艺,提升线材生产良品率。


高精度测量新时代,为何选择F-K?


适用领域:电线电缆、医疗导管、汽车线束、3D打印耗材等

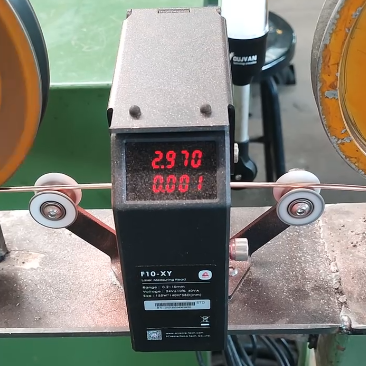

现场案例:



技术为根,精准为本

成都曙创大能科技有限公司

让每一根线材都经得起微米级考验!
