在不少电缆生产现场，老师傅判断产线状态，靠的不只是仪表上的数字。
他们会站在挤出机旁听声音，看牵引轮运转是否平稳，观察线材有没有规律性抖动。有经验的人，甚至能从机器运行的节奏里，听出一些不太对劲的地方。
声音变了，节奏乱了，或者某种异响隔一段时间重复出现，都可能意味着生产过程正在发生变化。
这种经验很有价值，但它也有局限。
现场环境嘈杂，不同设备的声音混在一起；同一种异常，不同人听到后的判断也可能不同。更重要的是，老师傅可以感觉到“好像有一个节奏在反复出现”，却很难仅凭听觉说明：
这个波动每秒重复多少次？
它对应的尺寸变化有多大？
更接近挤出机、牵引轮，还是某个旋转部件的运行周期？
调机之后，问题是真的改善了，还是只是暂时听不出来了？
这也是 曙创大能在EF系列偏心仪中加入FFT频谱分析功能的原因 。
我们希望测量设备不只记录数据发生了变化
也能帮助现场看见：变化是否存在规律，以及这种规律可能来自哪里。
电缆挤出过程中，外径、壁厚、偏心、椭圆度等参数，都会受到多种因素影响，普通随时间变化的趋势曲线可以告诉工程师，数据在什么时候变大、什么时候变小。

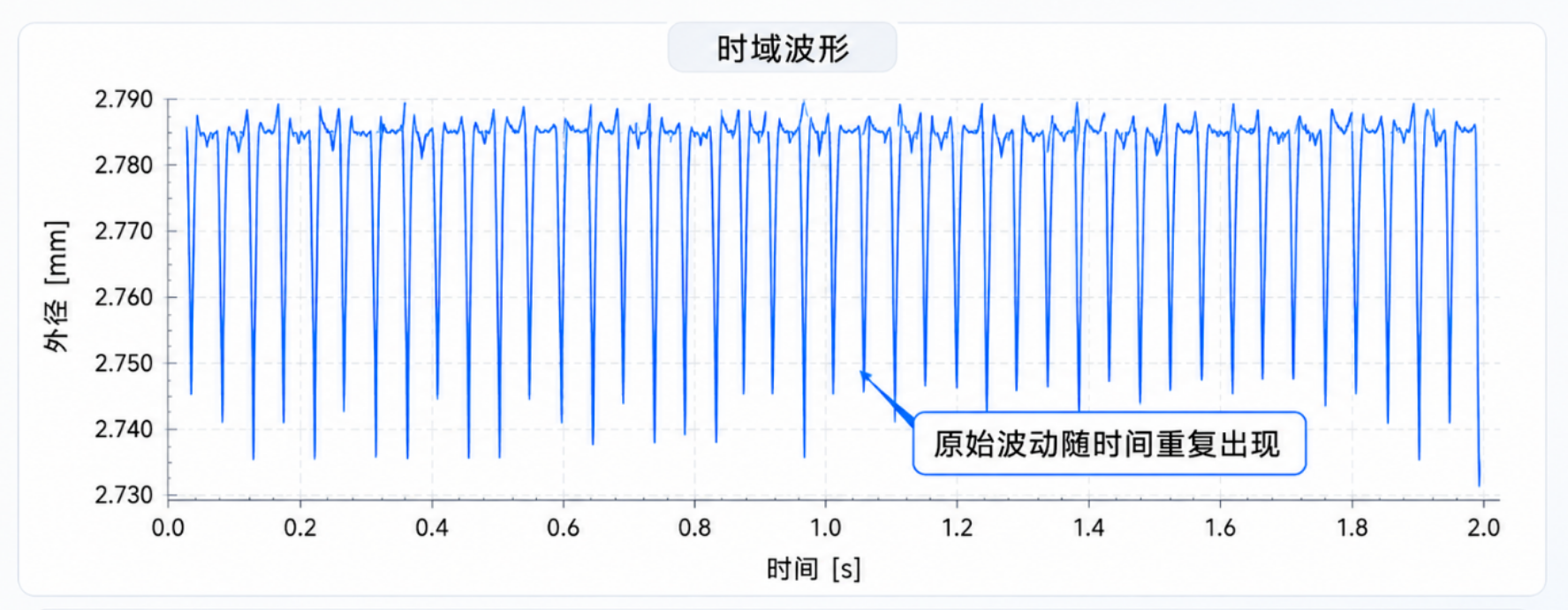

— 普通时域图 —
但现场的真实数据通常并不规整，缓慢漂移、材料变化、随机干扰和设备造成的周期波动混在同一条曲线里。即使看见曲线一直起伏，也很难仅凭肉眼判断，其中是否藏着某个稳定重复的规律。

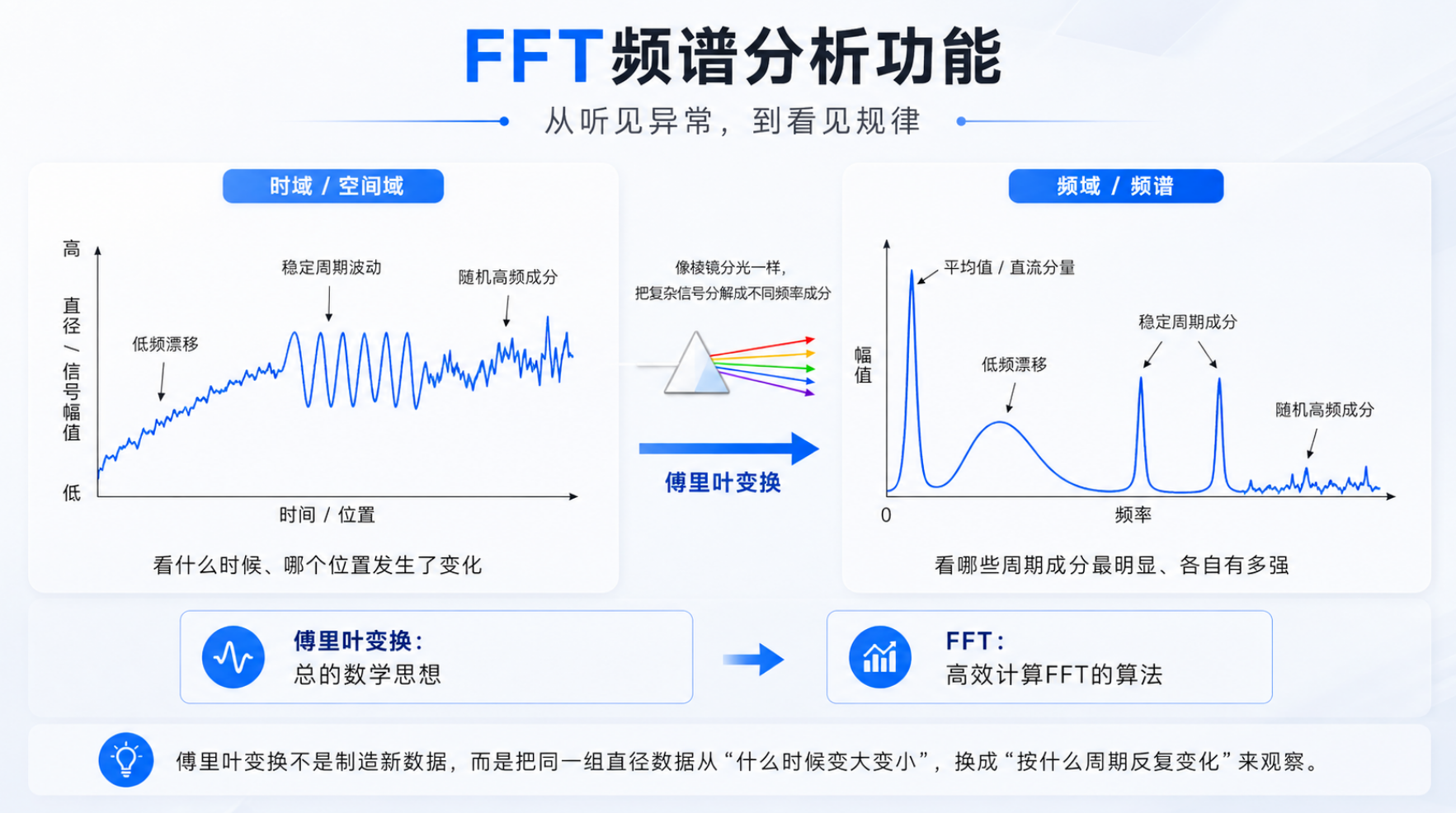

FFT，全称Fast Fourier Transform，即快速傅里叶变换
它可以理解为一块分析数据的“棱镜”：白光经过棱镜，会被分解成不同颜色；混在一起的测量波动经过FFT，也会被拆分成不同的变化周期。
原来的曲线告诉我们：数据在什么时候发生了变化。
FFT形成的频谱进一步告诉我们：哪些变化正在按照固定节奏反复出现。
一张频谱，现场真正能看见什么？
经过FFT分析后形成的频谱图，应该关注什么？

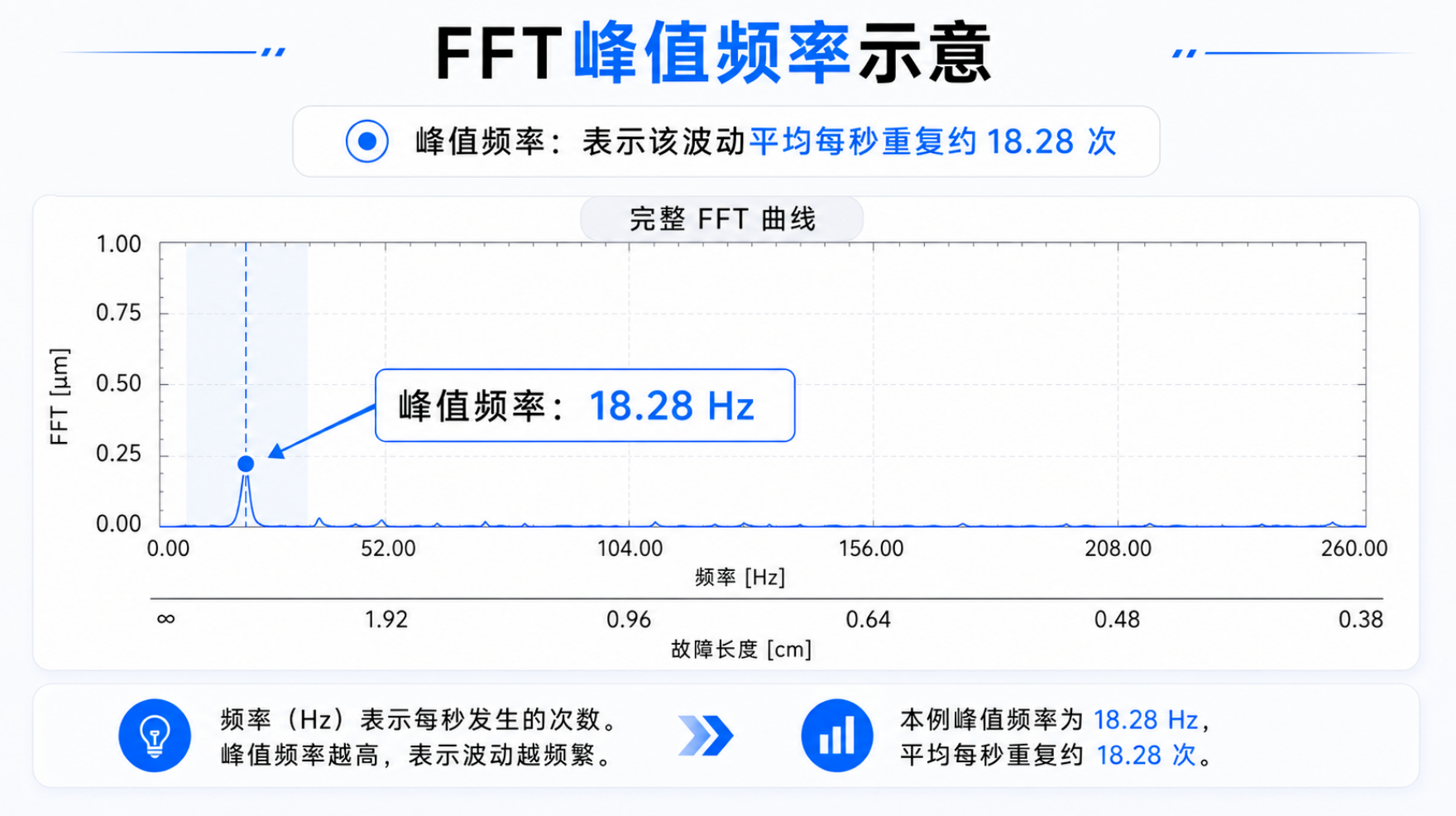

一个是 峰值频率
它代表某种波动重复出现的频率。

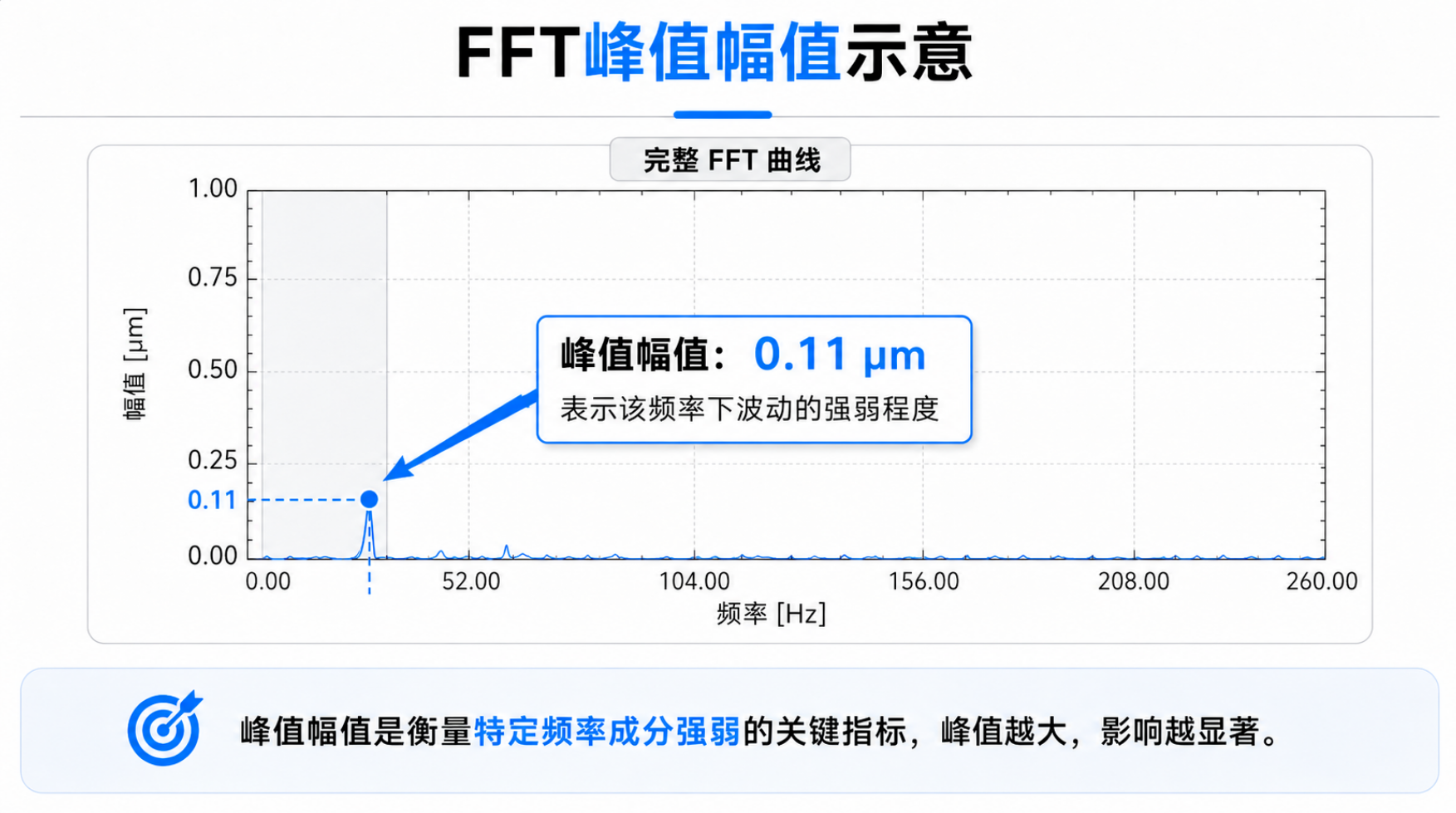

另一个是 峰值幅值
它代表这个频率对应的尺寸波动有多大。幅值越高，说明这种周期性变化越明显。
这样一来，原本只能凭经验感觉到的“节奏”，开始有了可以观察的数据：
它多久重复一次？

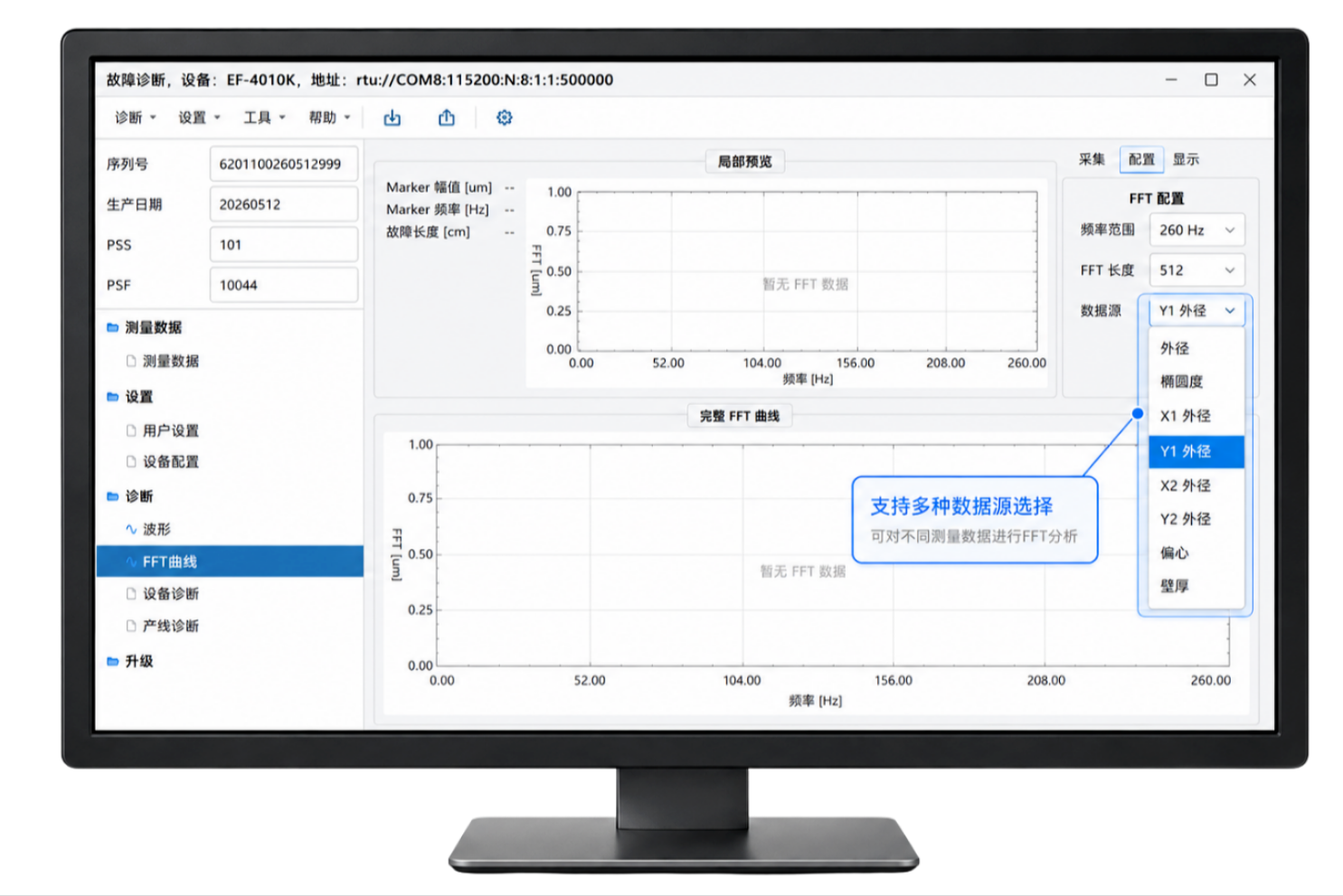

曙创大能EF系列偏心仪目前可以对直径、椭圆度、四路单轴直径、偏心和壁厚等8类数据进行FFT分析，并自动输出主要峰值的频率和物理幅值。系统还支持多帧功率平均，用于降低随机噪声的干扰，让稳定存在的周期峰值更加清晰。
从发现异常，到更有方向地排查
FFT最直接的价值，不是替现场作出结论，而是 帮助工程师更快缩小排查范围
假设频谱中长期存在一个稳定峰值，工程师可以把这个频率与现场设备的运行参数进行对照：
挤出机螺杆的运行频率是否接近？
当某个设备的运行频率与测量数据中的异常峰值相近时，现场就可以优先检查这个环节，而不是从整条产线开始逐台尝试。

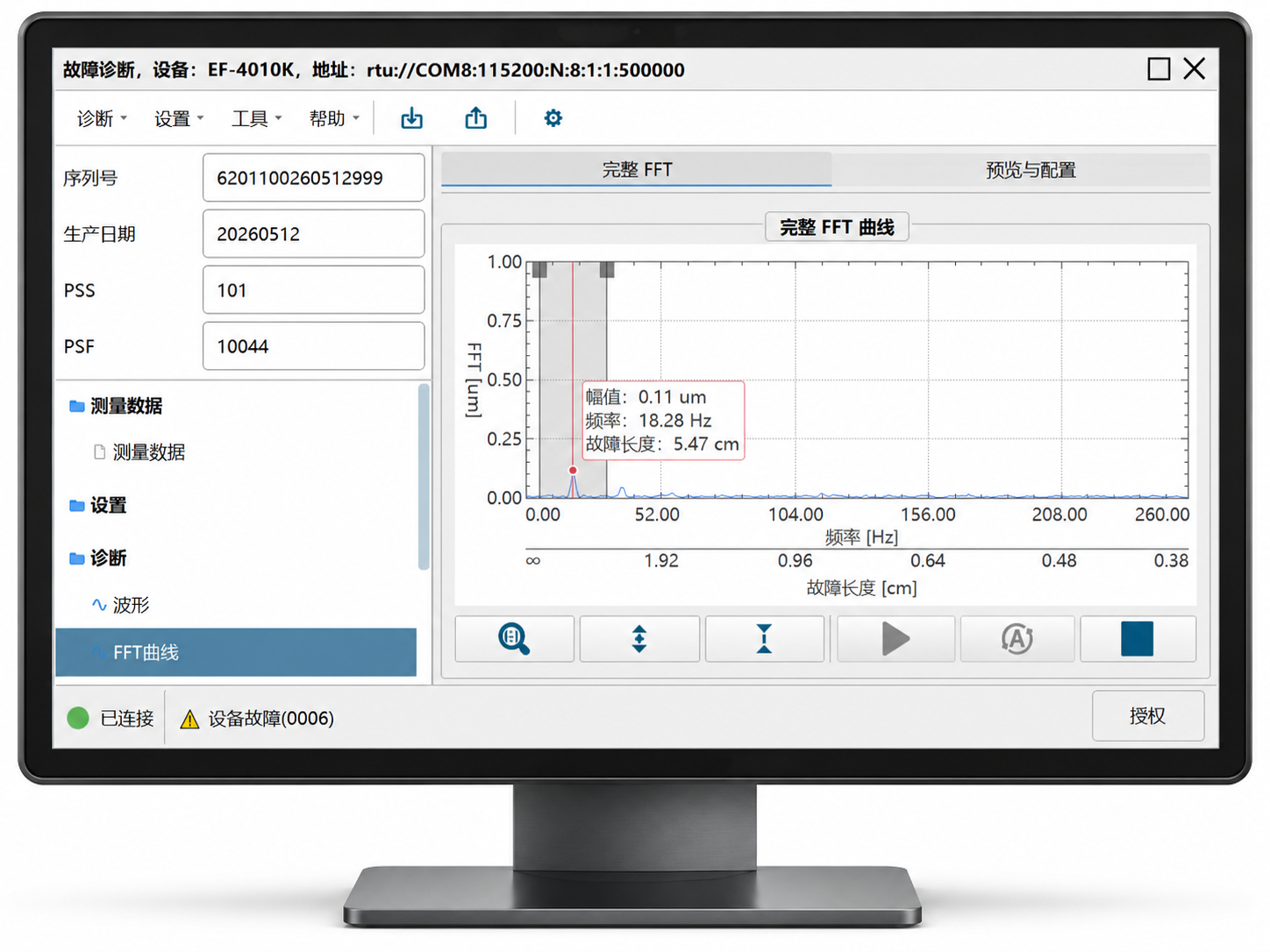

结合生产线速度，还可以把时间上的重复频率换算成电缆上的重复长度。也就是说，不只知道问题“多久出现一次”，还可以进一步判断，它大约“每隔多长距离出现一次”。
设备调整之后，FFT还可以用于比较调整前后的结果。
如果对应频率上的峰值和幅值明显下降，说明原来的周期性波动确实得到了改善；如果峰值依然存在，现场就需要继续寻找其他来源。
因此，FFT为电缆生产带来的实际帮助，可以概括为：
更早发现周期问题，更快缩小排查范围，减少盲目调机，并为调整效果提供数据依据。
从偏心仪开始，让更多测量数据参与生产分析
目前，FFT频谱分析功能已经应用于曙创大能EF系列偏心仪，可对直径、椭圆度、偏心、壁厚等多类测量数据进行分析。
当生产数据中存在反复出现的周期性波动时，FFT可以帮助工程师识别主要波动频率和幅度，并结合现场设备运行参数，为问题排查和调机效果验证提供更多依据。
接下来，曙创大能还将陆续在测径仪等更多在线测量产品中推出FFT功能。
届时，外径、椭圆度等高频测量数据，将不只用于判断尺寸是否超差，也可以进一步用于观察周期性波动、分析生产过程，帮助用户更早发现问题、更有方向地排查问题。
从偏心仪到测径仪，从呈现测量结果到识别数据规律，我们希望让更多在线测量数据真正服务于现场判断。
曙创大能，让测量不只看见结果，也看见结果背后的规律
