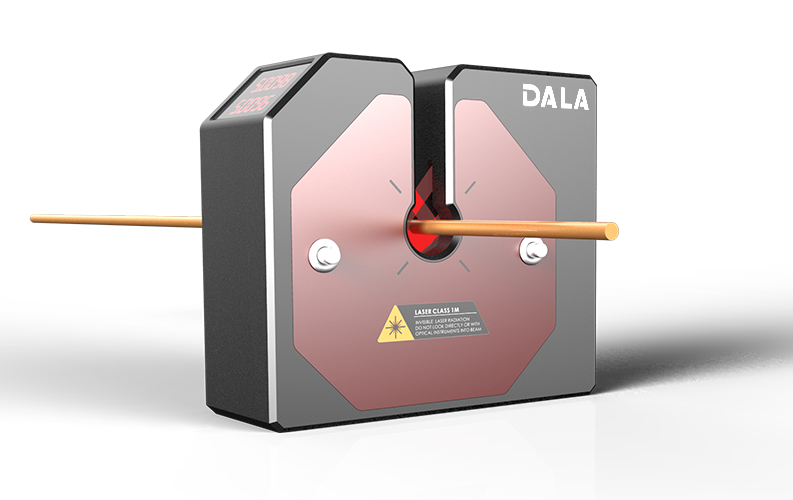

O2-201-XY

双向激光测径仪

采用独特的无电机、衍射光学测量方案,配合复杂的数学计算,获得纳米级测量精度。O2-201-XY 内置双路同步采样的激光测径仪,可同时在两个方向测量线缆直径,进而可以获取线缆椭圆度信息。
适用于漆包线、钢丝、微拉丝、钨丝、钼丝、铜丝、切割线、金钢线、钢帘线、纤维等各类细小线材的在线或离线测量。
  • 产品特性
  • 规格参数
  • 轻松胜任超细线径的精准测量

    采用高精度的激光衍射原理,配合复杂的数学计算,根据出厂时被写入的校准参数,获得纳米级测量精度。

    嵌入式高清显示单元,随时轻松观看测量结果

    测量头自带OLED液晶显示单元,无需单独配备显示模块;屏幕视⻆高达170°,可随时轻松读取数据。

    复杂的测量环境也不会影响测量结果

    为适用不同的应用环境,特采用独有的温度补偿技术,使测量结果不受环境温度影响*,可随时随地安心使用。

    *直径为0.1mm的线材,温度变化10℃,测量结果变化≤0.000025mm


    长年使用仍旧精准可靠

    采用无任何机械运动的设计方案,保证测量结果长期稳定,延长了产品使用寿命,大幅度降低维护成本。



    内容参数
      测量范围(mm)0.015~1.0
      重复精度(μm)±0.06
      精度(μm)±(0.12+0.03%*D)
      不带导轮尺寸(mm)130*34*140
      带导轮尺寸(mm)130*68*8140
      应用环境0℃~55℃
      测量原理无电机,激光衍射
      通讯接口RS485(Modbus RTU协议)、CAN(CANopen协议)
      导出和打印数据支持
      报警输出支持
      数据采集分析
    支持
      反馈信号输出
    支持
      多台设备连接通讯
    支持
