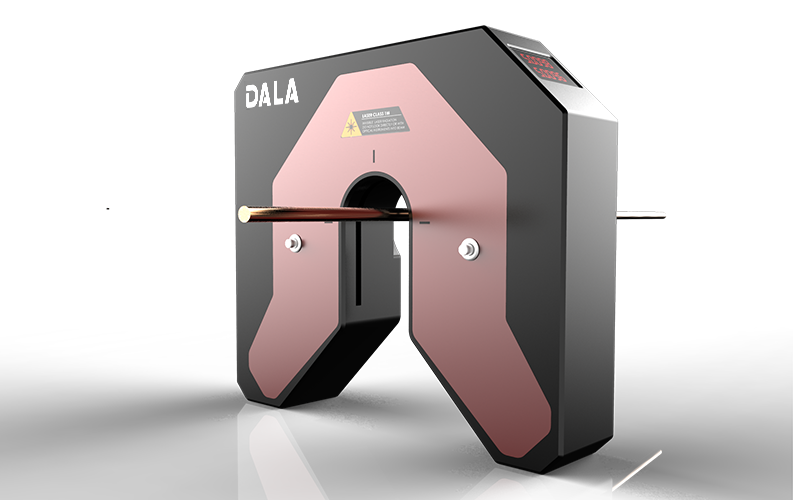

F测径系列

测量0.05-30mm线材直径、椭圆度

F测径系列采用无电机激光衍射测量技术,配合功能强大的信号处理系统,得出线材精确结果。双轴测量头检测范围为50μm-20mm。

​主要用于漆包线、钢丝、铁丝、铜杆、电线电缆、塑胶线、电线电缆、光纤、铝塑管、钢材、医疗管材、水管等各类管材、棒材、线材的外径测量。
  • 产品特性
  • 规格参数

  • 高精度


    激光衍射技术,实现高精度

    采用无电机、无光学透镜的测量原理,实现两轴的超高精度测量。该技术采用CCD阵列传感器和脉冲激光光源,并结合强大的信号处理系统。通过直接对被测物体投影的衍射波纹分析,计算得出外径的精确结果。






    高稳定性


    被测物振动也能稳定测量

    高速曝光的CMOS元件,曝光时间仅0.2us,可对工件的振动等瞬间变动的测量物进行清晰识别、消除误差。







    高耐久度


    大幅缩减维护工序

    因为没有镜头、电机,所以无 需对镜头、电机进行维护,大幅缩减维护工序。



    环境适应能力强

    独创的结构设计,防止灰尘、水珠落入测量区域,使得产品环境适应能力强,省去经常维护的麻烦。


    底部开口设计&防尘罩设计






    简单易用


    轻松管理测量数据

    F系列可配备大能DS13手持电脑和液晶显示屏,可随时查看、保存测量数据,并对数据进行汇总分析,实现数据的可追踪性管理。




    测量头可在工作区域轻易移开

    因为测量头采用了旋转式设计,所以可以轻易的在工作区域移开,使得生产线上的测量方便快捷。



    PI外径自动反馈控制系统

    反馈控制功能,能根据实时测量的直径值,通过闭环反馈将输出作用于挤塑机/牵引机的调速输入,实现输出外径自动稳定在设定的标称值附近。


    丰富的接口资源

    提供CAN,2路RS485接口,可连接至工控触摸屏或PLC获取设备中的数据。同时提供的数字量输入接口,可用于控制统计开关、反馈控制开关等,数字量输出接口可用于报警及输出仪器状态,大幅提升使用便捷性。



    参数特性
    型号F10-XYF30-XY
    测量范围0.2~10mm0.2~30mm
      测量精度±(0.0005mm+0.01%*D)±(0.01mm+0.01%*D)
    测量重复精度±0.1um±0.2um
    外形尺寸155*140*58mm280*245*56mm
    曝光时间0.2us
    采样频率800HZ
    通讯接口

    CAN,2路RS485,3路数字量输入与输出(继电器报警),2路模拟量输入,脉冲线速度输入,RS232

    选配:PI外径自动反馈控制系统、3路模拟量输出、Profibus-DP


    工作电源24V ±10% 40VA
    运行温度
    5℃~45℃
    存储温度0℃~60℃
    相对湿度最大95%,无凝结
     显示方式LED显示
    反馈控制功能支持
    超公差报警支持
    数据采集分析可配备触摸屏
    远端显示功能支持
