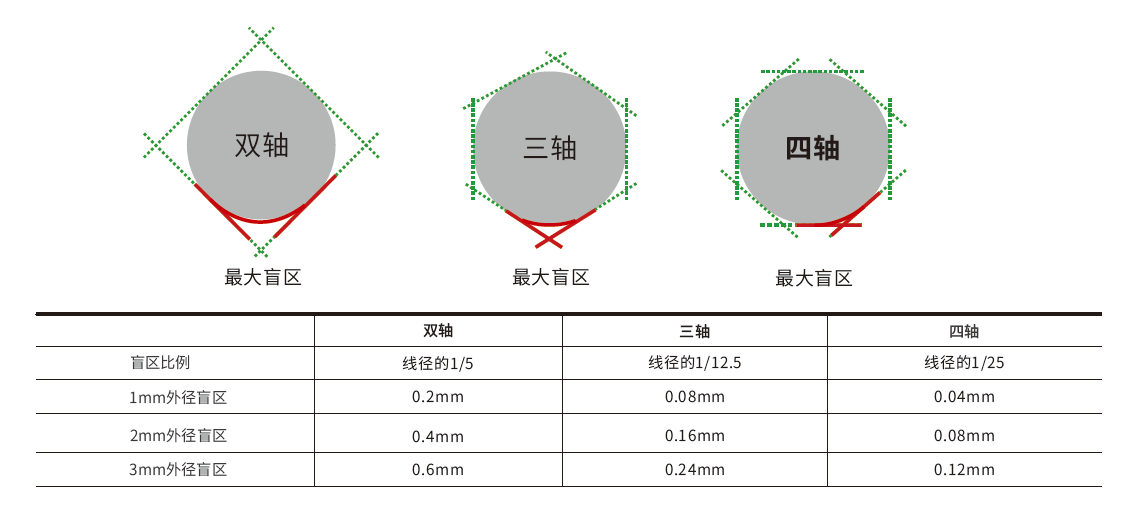

F4010-K拥有高达10kHz/轴的采样率,能在高线速度下检测出微小的缺陷;四轴测量方案,测量盲区更小,满足线缆,线材,管材等行业客户对持续生产高质量产品的严格要求。
产品特点
1. 接触式多轴激光衍射测量原理,精度高
2. 超短曝光时间,线材抖动对测量精度无影响
3. 超高速采样,支持凹凸缺陷检测
4. 无活动部件,无光学透镜,测量稳定性高,维护简单
5. 集成有空气除尘装置
6. 工业环境适应性强,防护等级可达IP65
7. 接口资源丰富,可宽泛选择
8. 支持产线CP、CPK统计
9. 集成PI直径反馈控制功能(可选)
规格参数
型号 | F4010-K |
轴数 | 四轴 |
采样频率(次/秒) | 40KH/z(单轴:10KH/Z) |
测量范围 | 0.2~10mm |
重复精度 | ±0.1μm |
精度 | ±0.5μm±0.01%*D |
最小缺陷检测高度 | 0.01mm |
最小缺陷检测长度 | 0.2mm(线速度为120m/min) 0.8mm(线速度为500m/min) |
尺寸 | 275 x 242 x 60mm |
工作电源 | 24V ±10% 40VA |
运行温度 | 5℃~50℃ |
储存温度 | 0~60℃ |
相对湿度 | 最大95%,无凝结 |
显示方式 | LED显示 |
通讯接口 | 标配:RS485 MODBUS RTU、CAN、WIFI 选配:PROFIBUS、PROFINET、EtherNet/IP、EtherCAT |
电气接口 | 标配:数字量输出(继电器)、数字量输入、模拟量输入、脉冲线速度输入 选配:PI反馈控制 |
数据采集分析 | 支持(选配DS14 ZT显示控制系统) |
超公差报警 | 支持 |
透明模式 | 支持 |
